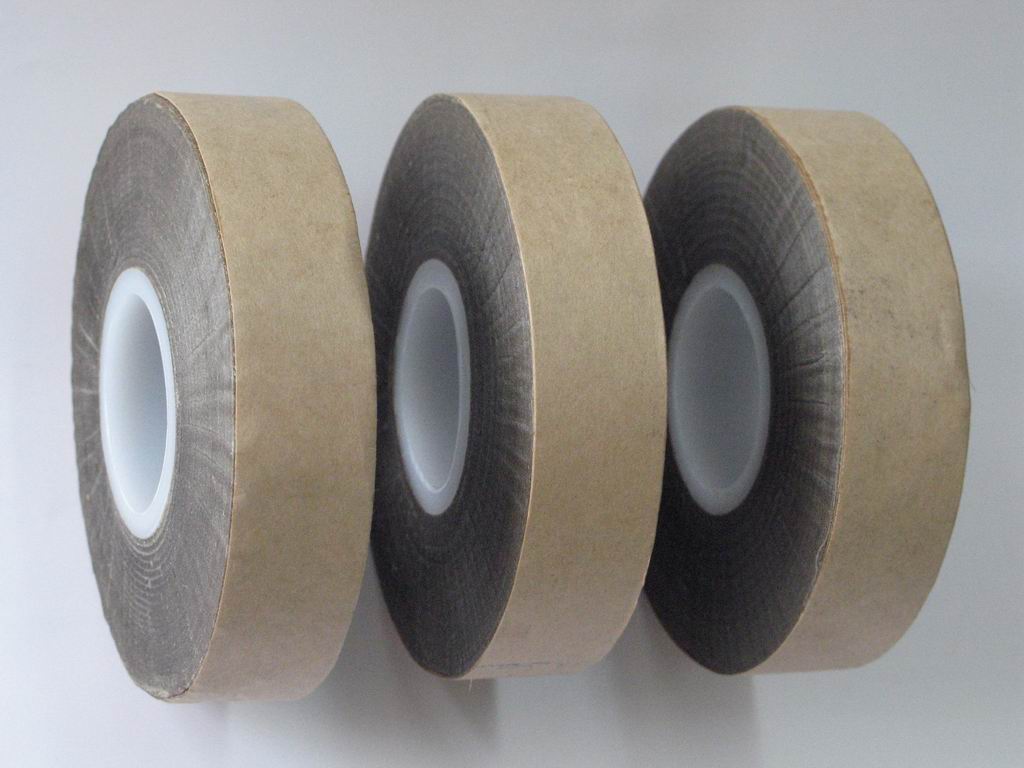

产品名称：5440-1K 快固化粉云母带

标　　准：Q/XB5051--2006

组成、特点、性能和用途：

用特种快固化的桐马系列胶粘剂粘合高质量的粉云母纸及电工无碱玻璃布，经烘焙、切割而成的带状绝缘材料。本着“节约能源，降本增效”之目的，在不低于远5440-1桐马环氧玻璃粉云母带各项技术要求的前提下，缩短云母带模压成型时间1／2，实现了热态上模、直接热压、热态卸模、线圈自然冷却，提高线圈模压的工效50﹪。主要用于F级高电压大、中型电机模压成型的主绝缘材料。

技术指标见表1

序号	指标名称				单位	指标值
1	外观				－	均匀，无杂质，无粘连
2	规格及允许偏差			厚度	㎜	0.14±0.02
				宽度	㎜	25±1
				长度		粉云母带盘的外径为95±5㎜，每盘内粉带接头不能多于1个，最短的长度不应少于5m，有接头的云母带盘应有明显的标志。
3	边缘弯曲度					粉云母带的边沿弯曲度不超过1㎜
4	组份	云母含量			g/m2	85±5
		胶含量			g/m2	75～85
		玻璃布含量			g/m2	36～44
		挥发物			%	≤1.5
		干燥材料单位面积总质量			g/m2	≥195
5	胶化时间	170℃±1℃圆孔法			min	1～5
		130℃±1℃小刀法				10～40
6	拉伸强度				N/10mm	≥100
7	介电强度		平均值		MV/m	≥45
			个别值			≥30
8	温度指数				℃	≥155

粉云母带固化后板材的技术要求见表2：

表2

序号	指标名称			单位	指标值
1	介质损耗因数	常态		%	≤1.0
		155℃			≤3.0
2	弯曲强度	纵向	常态	Mpa	≥200
			155℃		≥50
		横向	常态		≥180
			155℃		≥40
3	介电强度常温			MV/m	≥50
4	冲击强度（无缺口、简支梁）常态			KJ/m2	≥60
