3020-1 环氧酚醛层压纸板
 发布时间：2018年09月28日 00:00  来源：西安西电电工材料有限责任公司

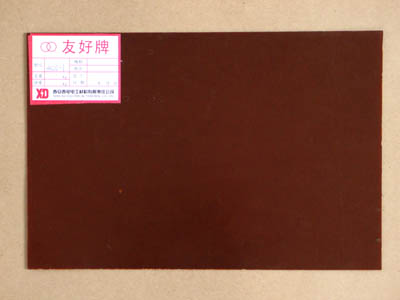

产品名称：3020-1 环氧酚醛层压纸板
标　　准：Q/XB3001.5-1999

组成、特点、性能和用途：

耐热等级E级。具有较高介电性能。在140℃煤油气相干燥后不分层。

适用于油浸式变压器的绝缘结构零部件

表1：标称厚度及允许偏差

标准厚度   mm
允许偏差  mm
0.8、1.0
±0.11
1.2、1.5、1.8
±0.15
2.0、2.5
±0.25
3.0、3.5、4.0、4.5
±0.27
5.0、5.5
±0.30
6.0、6.5、7.0、7.5
±0.35
8.0、9.0、10.0
±0.40
11～15   (相隔1)
±0.55
16～20   (相隔1)
±0.70
21～30   (相隔1)
±1.00
31～40   (相隔1)
±1.10
42～50   (相隔2)
±1.20
注：1、其他公差可由供需双方协商。
2、对于标称厚度不在所列的优选厚度之一者，其偏差采用下一个更大优选标称厚度的偏差。
3、供货尺寸：960±15mm×1460±15mm、960±15mm×1960±15mm


表2： 技术要求

序号
性    能
单位
适合试验用的板材标称厚度 mm
要求
1
垂直层向弯曲强度
Mpa
≥1.6
≥98
2
拉伸强度
Mpa
≥1.6
≥78.4
3
粘合强度
N
≥10
≥3528
4
密度
g/cm3
全部
(1.30～1.46）
5
热稳定性140℃ 96h
—
全部
合格
6
冲击强度
kJ/mm
＞3
≥11.7
7
平行层向绝缘电阻
常态时.
MW
全部
≥1.0×104
受潮后
≥1.0×102
8
垂直层向耐电压，于变压器油中耐5min
kV/mm
全部
见表3
9
平行层向耐电压，于变压器油中耐5min
20℃±5℃
kV
＞6
16
90℃±2℃
8
注：括号内值是典型值，仅供一般指导用，并不考虑作为标准的要求。

表3：3020-1垂直层向耐电压

试样板厚mm
垂直层向耐电压，于变压器油中5min  （kV/mm）
20℃±5℃
90℃±2℃
0.8～1.0
25
12
1.1～2.0
22
11
2.1～3.0
19
9
3mm以上同一面加工者
19
9
