3027 酚醛层压布板
 发布时间：2018年09月28日 00:00  来源：西安西电电工材料有限责任公司

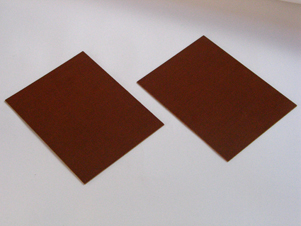

产品名称：3027 酚醛层压布板
标　　准：JB/T2182-1997
组成、特点、性能和用途：

耐热等级E级。具有较高的介电性能及一定的机械性能。适用于电机、电器设备中作绝缘结构零部件。可在变压器油中使用。

表1：标称厚度及允许偏差

标称厚度mm
允许偏差  mm

标称厚度mm
允许偏差  mm
0.5
±0.15
7.0
±0.55
0.6
—
8.0
±0.55
0.7
—
9.0
±0.65
0.8
±0.15
10.0
±0.65
1.0
±0.15
12
±0.80
1.2
±0.18
14
±0.80
1.5
±0.18
16
±1.10
1.8
±0.23
20
±1.10
2.0
±0.23
25
±1.20
2.5
±0.30
30
±1.20
3.0
±0.30
35
±1.50
3.5
±0.30
40
±1.50
4.0
±0.35
45
±2.00
4.5
±0.35
50
±2.00
5.0
±0.40
60
±2.50
5.5
±0.40
70
±2.80
6.0
±0.50
80
±2.80
6.5
±0.50


注：1、以上公差仅供参考，实际以执行标准为准。
2、供货尺寸：860±15mm×1460±15mm、960±15mm×1460±15mm、
960±15mm×1960±15mm

表2：性能要求

序号
指标名称
单位
指标值
1
密度
g/cm3
1.30～1.42
2
马丁耐热（纵向）
℃
≥135
3
弯曲强度
MPa
≥88.2
4
拉伸强度
MPa
≥58.8
5
粘合强度
N
≥5390
6
冲击强度 (无缺口)
kJ/m2
≥19.6
8
垂直层向击穿强度，于90℃±2℃油中
MV/m
见表3
9
平行层向击穿电压，于90℃±2℃油中
kV
≥10
10
平行层向绝缘电阻
常态时
W
1×1010
受潮时
1×107

表3：垂直层向击穿强度

试样厚度 mm
垂直层向击穿强度，于90℃±2℃油中    （kV/mm）
0.5～1.0
8
1.1～2.0
6
2.1～3.0
5
3 mm以上经一面加工者
5
