345 F级环氧玻璃布层压板
 发布时间：2018年09月29日 00:00  来源：西安西电电工材料有限责任公司

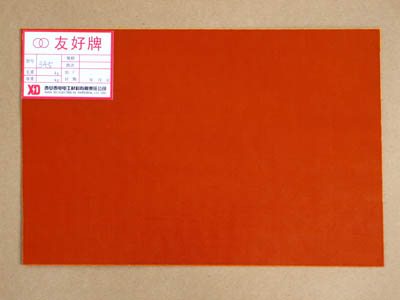

产品名称：345 F级环氧玻璃布层压板
标　　准：Q/XB3105-2007
组成、特点、性能和用途：

耐热等级为F级。有较高的机械强度和介电性能，主要适用于牵引电机、发电机、电气设备中的绝缘结构零部件。

表1：标称厚度和允许偏差

标准厚度 mm
允许偏差 mm

标准厚度 mm
允许偏差 mm

0.2
—
5.0
±0.52
0.3
—
5.5
—
0.4
±0.10
6.0
±0.60
0.5
±0.12
6.5
—
0.6
±0.13
8.0
±0.72
0.8
±0.16
10.0
±0.82
1.0
±0.18
12.0
±0.94
1.2
±0.21
14.0
±1.02
1.5
—
16.0
±1.12
1.6
±0.24
20.0
±1.30
1.8
—
25.0
±1.50
2.0
±0.28
30.0
±1.70
2.5
±0.33
35.0
±1.95
3.0
±0.37
40.0
±2.10
3.5
—
45.0
±2.30
4.0
±0.45
50.0
±2.45
4.5
—


注：1、其它允许偏差由供需双方协商。
2、对于标称厚度不在所列的优选厚度之一者，其允许偏差应采用下一个较大的优选厚度的偏差。
3、供货尺寸：960±15mm×1460±15mm、960±15mm×1960±15mm

表2：性能要求

序号
性      能
单位
指  标  值
1
垂直层向弯曲强度
常态
MPa
≥340
150±2℃
≥170
2
 平行层向冲击强度(简支梁法)
kJ/m2
≥34
3
垂直层向电气强度，（90℃±2℃油中）
MV/m
见表3
4
介电常数
48Hz～62Hz以下
—
—
1MHz以下
—
≤5.5（浸水24h）
5
介质损耗
因数
48Hz~62Hz以下
—
—
1MHz以下
—
≤0.04（浸水24h）
6
浸水后绝缘电阻
W
≥1×109
7
吸水性
%
见表4
8
平行层向耐电压（90℃±2℃油中1min）
-
≥35


表3：垂直层向电气强度

厚度   mm
指标值   单位:MV/m

厚度   mm
指标值     单位:MV/m

0.2
—
1.4
≥13.2
0.3
—
1.6
≥12.8
0.4
≥16.9
1.8
≥12.4
0.5
≥16.1
2.0
≥12.1
0.6
≥15.6
2.2
≥11.9
0.7
≥15.2
2.4
≥11.7
0.8
≥14.8
2.5
≥11.6
0.9
≥14.5
2.6
≥11.6
1.0
≥14.2
2.8
≥11.5
1.2
≥13.7
Above 3.0
≥11.5

表4：吸水性

厚度 mm
指标值   mg

厚度 mm
指标值   mg



0.4
≤17
5
≤25
0.5
≤17
6
≤27
0.6
≤17
8
≤31
0.8
≤18
10
≤34
1.0
≤18
12
≤38
1.2
≤18
14
≤41
1.6
≤19
16
≤45
2.0
≤20
20
≤52
2.5
≤21
25
≤61
3
≤22
Processed by one side to 22.5
≤73
4
≤23
