3240D 环氧酚醛玻璃布层压板
 发布时间：2018年09月29日 00:00  来源：西安西电电工材料有限责任公司

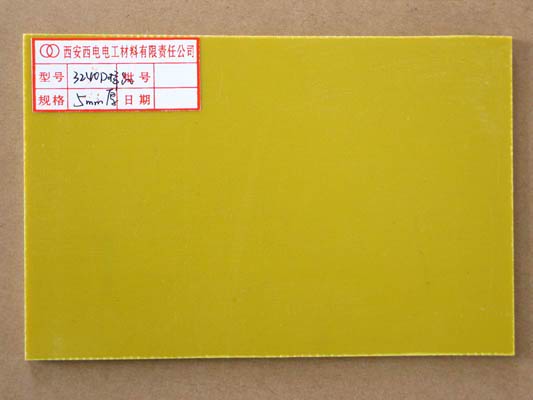

产品名称：3240D 环氧酚醛玻璃布层压板
标　　准：Q/XB3136-2008
组成、特点、性能和用途：

耐热等级B级。有较高的机械和电性能。适用于电机、电器、变压器中作垫块、加工件及其它绝缘构件。

表1：标称厚度和允许偏差

标准厚度 mm
允许偏差 mm

标准厚度 mm
允许偏差 mm

2.0
±0.28
10.0
±0.82
2.5
±0.33
12.0
±0.94
3.0
±0.37
14.0
±1.02
3.5
—
16.0
±1.12
4.0
±0.45
20.0
±1.30
4.5
—
25.0
±1.50
5.0
±0.52
30.0
±1.70
5.5
—
35.0
±1.95
6.0
±0.60
40.0
±2.10
6.5
—
45.0
±2.30
8.0
±0.72
50.0
±2.45
注：1、其它允许偏差由供需双方协商。
2、对于标称厚度不在所列的优选厚度之一者，其允许偏差应采用下一个较大的优选厚度的偏差。
3、供货尺寸：960±15mm×1460±15mm、960±15mm×1960±15mm、1000±15mm×2000±15mm

表2：性能要求

序号
性      能
单位
指  标  值
1
垂直层向弯曲强度
常态
MPa
≥230
150±2℃
2
 平行层向冲击强度(简支梁法)
kJ/m2
≥30
3
垂直层向电气强度，（90℃±2℃油中）
MV/m
见表3
4
平行层向击穿电压
kV
≥28
5
介电常数
48Hz～62Hz以下
—
≤5.5
1MHz以下
—
-
6
介质损耗
因数
48Hz~62Hz以下
—
≤0.04
1MHz以下
—
-
7
浸水后绝缘电阻
W
≥5.0×107
8
密度
g/cm3
≥1.8
9
吸水性
%
见表4

表3：垂直层向电气强度

厚度   mm
指标值   单位:MV/m

厚度   mm
指标值     单位:MV/m

1.0
≥14.2
2.2
≥11.4
1.2
≥13.7
2.4
≥11.1
1.4
≥13.2
2.5
≥10.9
1.6
≥12.7
2.6
≥10.8
1.8
≥12.2
2.8
≥10.5
2.0
≥11.8
3.0以上
≥10.2

表4：吸水性

厚度 mm
指标值   mg

厚度 mm
指标值   mg

1.6
≤19
10
≤34
2.0
≤20
12
≤38
2.5
≤21
14
≤41
3
≤22
16
≤46
4
≤23
20
≤52
5
≤25
25
≤61
6
≤27
单面加工至22.5
≤73
8
≤31
