| 组成、特点、性能和用途：

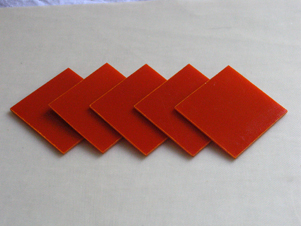

347--G F级玻璃布层压板是由特殊处理过的高质量的电工无碱玻璃布在进口上胶机浸渍特种性能的耐热树脂，通过烘焙，再经高温热压而成。
该层压板是一种新型的F级高机电性能高温层压板，具有良好的机械性能，尤其是高温下150℃抗弯强度保持率在60%以上，且纵向横向抗弯强度差异小。同时又具有优异的电气特性，平行耐电压达到55kv以上，浸水后绝缘电阻高达106而且又具有高的粘贴强度。
可用作F级高压大型电机、输变电设备、核电工程以及其他电器设备上要求较高的绝缘结构零部件使用，尤其适用于高温要求下高电性能、高机械性能的场合。在同类产品中具有机电性能好、加工性好、适用性好的优点。
表1：标称厚度和允许偏差
|
标准厚度 mm
|
允许偏差 mm
|
|
标准厚度 mm
|
允许偏差 mm
|
|
0.4
|
±0.10
|
5.5
|
-
|
|
0.5
|
±0.12
|
6.0
|
±0.60
|
|
0.6
|
±0.13
|
6.5
|
-
|
|
0.8
|
±0.16
|
8.0
|
±0.72
|
|
1.0
|
±0.18
|
10.0
|
±0.82
|
|
1.2
|
±0.20
|
12.0
|
±0.94
|
|
1.5
|
-
|
14.0
|
±1.02
|
|
1.6
|
±0.24
|
16.0
|
±1.12
|
|
1.8
|
-
|
20.0
|
±1.30
|
|
2.0
|
±0.28
|
25.0
|
±1.50
|
|
2.5
|
±0.33
|
30.0
|
±1.70
|
|
3.0
|
±0.37
|
35.0
|
±1.95
|
|
3.5
|
-
|
40.0
|
±2.10
|
|
4.0
|
±0.45
|
45.0
|
±2.30
|
|
4.5
|
-
|
50.0
|
±2.45
|
|
5.0
|
±0.52
|
|
|
|
注：1、其它允许偏差由供需双方协商。
2、对于标称厚度不在所列的优选厚度之一者，其允许偏差应采用下一个较大的优选厚度的偏差。
3、供货尺寸：960±15mm×1460±15mm、960±15mm×1960±15mm
|
表2：性能要求
|
序号
|
性 能
|
单位
|
指 标 值
|
|
1
|
垂直层向弯曲强度
|
常态
|
MPa
|
纵 ≥400
|
|
150±2℃
|
横 ≥350
|
|
2
|
垂直层向压缩强度
|
MPa
|
≥350
|
|
3
|
平行层向冲击强度(简支梁法) |
kJ/m2
|
纵 ≥37
|
|
横 ≥37
|
|
4
|
拉伸强度
|
纵向
|
MPa
|
≥280
|
|
横向
|
-
|
|
5
|
垂直层向电气强度，（90℃±2℃油中）
|
MV/m
|
见表3
|
|
6
|
介电常数
|
48Hz～62Hz以下
|
-
|
-
|
|
1MHz以下
|
-
|
≤5.5
|
|
7
|
介质损耗
因数
|
48Hz~62Hz以下
|
-
|
-
|
|
1MHz以下
|
-
|
≤0.04
|
|
8
|
密度
|
g/cm3
|
1.7～2.0
|
|
9
|
吸水性
|
%
|
见表4
|
|
10
|
平行层向耐电压
|
kV
|
≥45
|
|
11
|
平行层向绝缘电阻
|
常态
|
MW
|
≥1.0×106
|
|
浸水24h
|
≥5.0×104
|
|
12
|
粘合强度
|
N
|
≥6500
|
表3：垂直层向电气强度
|
厚度 mm
|
指标值 单位:MV/m
|
|
厚度 mm
|
指标值 单位:MV/m
|
|
|
0.4
|
≥16.9
|
1.6
|
≥12.8
|
|
0.5
|
≥16.1
|
1.8
|
≥12.4
|
|
0.6
|
≥15.6
|
2.0
|
≥12.1
|
|
0.7
|
≥15.2
|
2.2
|
≥11.9
|
|
0.8
|
≥14.8
|
2.4
|
≥11.7
|
|
0.9
|
≥14.5
|
2.5
|
≥11.6
|
|
1.0
|
≥14.2
|
2.6
|
≥11.6
|
|
1.2
|
≥13.7
|
2.8
|
≥11.5
|
|
1.4
|
≥13.2
|
3.0以上
|
≥11.5
|
表4：吸水性
|
厚度 mm
|
指标值 mg
|
|
厚度 mm
|
指标值 mg
|
|
|
0.4
|
≤16
|
5
|
≤24
|
|
0.5
|
≤16
|
6
|
≤26
|
|
0.6
|
≤16
|
8
|
≤30
|
|
0.8
|
≤17
|
10
|
≤33
|
|
1.0
|
≤17
|
12
|
≤37
|
|
1.2
|
≤17
|
14
|
≤40
|
|
1.6
|
≤18
|
16
|
≤44
|
|
2.0
|
≤19
|
20
|
≤51
|
|
2.5
|
≤20
|
25
|
≤60
|
|
3
|
≤21
|
单面加工至22.5
|
≤72
|
|
4
|
≤22
|
|
|
|
|
|
