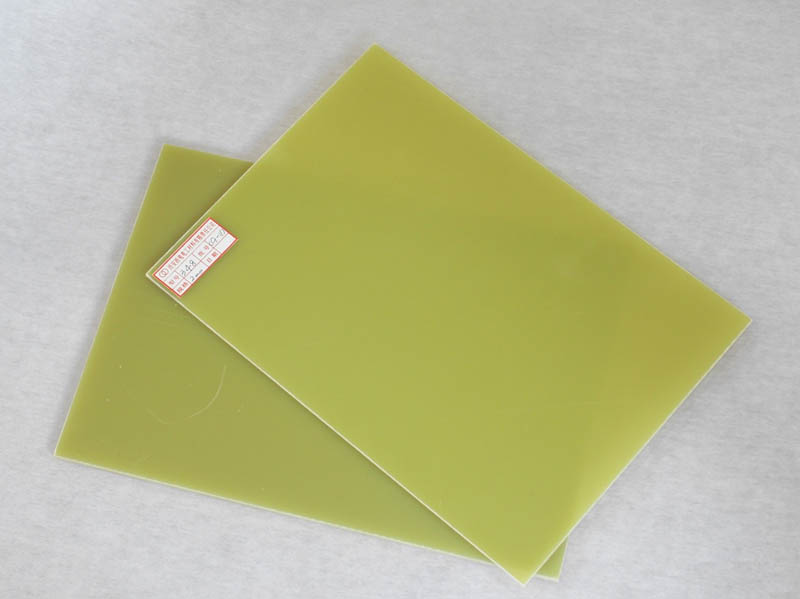

产品名称：348 F级环氧玻璃布层压板

标　　准：国内标准：Q/XB3132--2007相当于IEC标准：EPGC203、NEMA标准：G-11

组成、特点、性能和用途：

由特殊处理过的高质量的电工无碱玻璃布在进口上胶机浸渍特种性能的环氧树脂合成黏合剂，通过烘焙，再经高温热压而成。该层压板是一种新型F级的高机电性能的耐热层压板，具有良好的机械特征，尤其是150℃下抗弯强度保持率在60%以上；纵向、横向抗弯强度差异小。同时又具有优异的电器性能，平行耐电压达到55KV以上，浸水后绝缘电阻高达106 MΩ，而且又具有高的粘结强度。可作为F级高压电机，输变电设备、核电工程以及其他电器设备上要求高质量的绝缘结构件使用，尤其使用于高温下要求高机电性能的场合。在同类产品中具有性能好、加工性好、实用性强的优点。

表1：标称厚度和允许偏差

标称厚度mm	指标值 mm	标称厚度mm	指标值 mm
0.4	±0.10	5.5	—
0.5	±0.12	6.0	±0.60
0.6	±0.13	6.5	—
0.8	±0.16	8.0	±0.72
1.0	±0.18	10.0	±0.82
1.2	±0.20	12.0	±0.94
1.5	—	14.0	±1.02
1.6	±0.24	16.0	±1.12
1.8	—	20.0	±1.30
2.0	±0.28	25.0	±1.50
2.5	±0.33	30.0	±1.70
3.0	±0.37	35.0	±1.95
3.5	—	40.0	±2.10
4.0	±0.45	45.0	±2.30
4.5	—	50.0	±2.45
5.0	±0.52

表2：性能要求

序号	性能				单位	指标值
1	垂直层向弯曲强度			常态	MPa	纵≥360 横≥34
				150±2℃		纵≥190
2	垂直层向压缩强度				MPa	≥350
3	平行层向冲击强度(简支梁法)				kJ/m2	纵≥37 横≥37
4	介电常数	48Hz～62Hz以下			-	-
		1MHz以下			-	≤5.5
5	介质损耗因数	48Hz~62Hz以下			-	-
		1MHz以下			-	≤0.04
6	浸水后绝缘电阻				W	≥200
7	密度				g/cm3	1.7～2.0
8	吸水性				%	Refer to table 3
9	平行层向耐电压（90℃±2℃油中1min）				kV	≥45
10	平行层向绝缘电阻		常态		MW	≥1.0×106
			浸水24h			≥5.0×104

表3：垂直层向电气强度

厚度 mm	指标值单位:MV/m	厚度 mm	指标值单位:MV/m
0.2	—	1.4	≥13.2
0.3	—	1.6	≥12.8
0.4	≥16.9	1.8	≥12.4
0.5	≥16.1	2.0	≥12.1
0.6	≥15.6	2.2	≥11.9
0.7	≥15.2	2.4	≥11.7
0.8	≥14.8	2.5	≥11.6
0.9	≥14.5	2.6	≥11.6
1.0	≥14.2	2.8	≥11.5
1.2	≥13.7	Above 3.0	≥11.5

表4：吸水性

厚度 mm	指标值 mg	厚度 mm	指标值 mg
0.4	≤16	5	≤24
0.5	≤16	6	≤26
0.6	≤16	8	≤30
0.8	≤17	10	≤33
1.0	≤17	12	≤37
1.2	≤17	14	≤40
1.6	≤18	16	≤44
2.0	≤19	20	≤51
2.5	≤20	25	≤60
3	≤21	Processed by one side to 22.5	≤72
4	≤22
