XJ9334 改性双马来酰亚胺层压玻璃布板
 发布时间：2018年09月29日 00:00  来源：西安西电电工材料有限责任公司

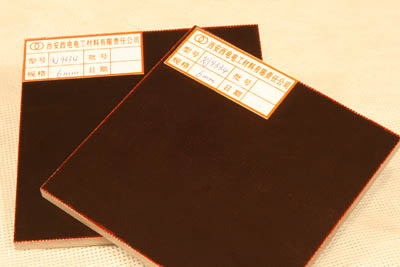

产品名称：XJ9334 改性双马来酰亚胺层压玻璃布板
标　　准：Q/XB3123-2005
组成、特点、性能和用途：

耐热等级H级。具有高的耐热性和优异的机电性能，适用于H级电机、电器中做绝缘结构零部件。

表1：标称厚度和允许偏差

标准厚度 mm
允许偏差 mm

标准厚度 mm
允许偏差 mm
0.2
±0.07
5.0
±0.48
0.3
±0.07
5.5
±0.48
0.4
-
6.0
±0.58
0.5
±0.14
6.5
±0.58
0.6
—
8.0
±0.68
0.8
±0.14
10.0
±0.80
1.0
±0.22
12.0
±1.00
1.2
±0.22
14.0
±1.00
1.5
±0.22
16.0
±1.30
1.6
—
20.0
±1.30
1.8
±0.28
25.0
±1.50
2.0
±0.28
30.0
±1.50
2.5
±0.33
35.0
±2.00
3.0
±0.33
40.0
±2.00
3.5
±0.33
45.0
±2.20
4.0
±0.38
50.0
±2.20
4.5
±0.38


注：1、其它允许偏差由供需双方协商。
2、对于标称厚度不在所列的优选厚度之一者，其允许偏差应采用下一个较大的优选厚度的偏差。
3、供货尺寸：960±15mm×1460±15mm、960±15mm×1960±15mm

表2：性能要求

序号
性      能
单位
指  标  值
1
垂直层向弯曲强度
常态
MPa
≥400
150±2℃
≥200
2
 平行层向冲击强度(简支梁法)
kJ/m2
≥50(纵向)
3
垂直层向耐电压，（90℃±2℃油中）
MV/m
见表3
4
介质损耗因数
 48Hz~62Hz以下
-
≤0.05
1MHz以下
-

密度
g/cm3
≥1.70
5
平行层向耐电压
kV
≥30

平行层向绝缘电阻
常态
MW
≥1.0×104
浸水24h
≥1.0×102
6
体积电阻率
常态
MW.m
≥1.0×105
浸水24h
≥1.0×103
180±2℃
≥1.0×103
7
表面电阻率
常态
MW
≥1.0×106
浸水24h
≥1.0×104
180±2℃
≥1.0×104
8
长期耐热性 T1
-
≥180

表3：垂直层向电气强度

厚度   mm
指标值   单位:MV/m

厚度   mm
指标值     单位:MV/m
0.5
≥22
1.8
≥20
0.6
≥22
2.0
≥20
0.7
≥22
2.2
≥18
0.8
≥22
2.4
≥18
0.9
≥22
2.5
≥18
1.0
≥22
2.6
≥18
1.2
≥20
2.8
≥18
1.4
≥20
3.0以上
≥18
1.6
≥20
